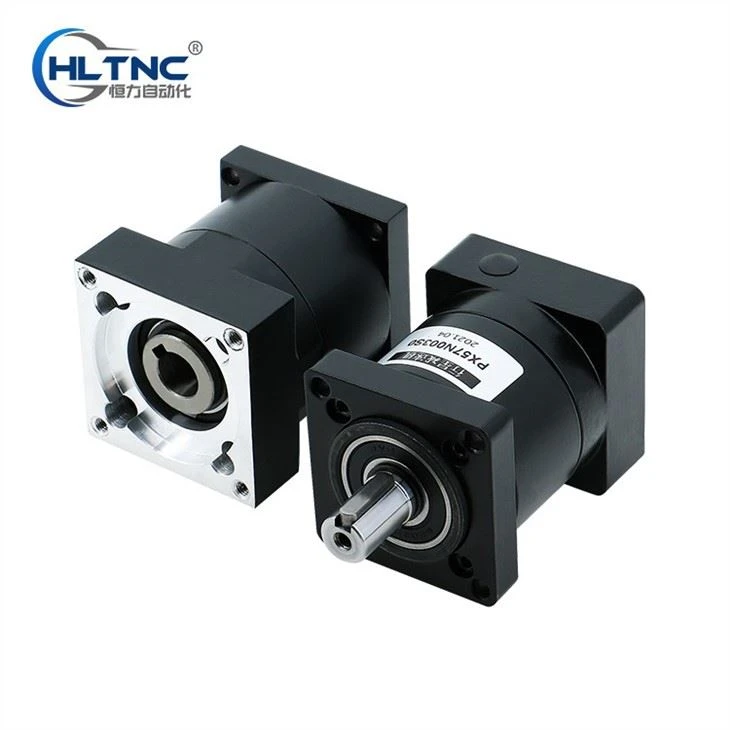

Planetárny reduktor

Predstavenie výrobku

Planetárny reduktor sa tiež nazýva planétový reduktor, reduktor servomotora. Medzi reduktormi sú planétové reduktory široko používané v AC servomotoroch, servomotoroch, motoroch a iných prevodových zariadeniach kvôli ich malej veľkosti, vysokej účinnosti prenosu, širokému pokrytiu znížením rýchlosti a vysokej presnosti. Jeho funkciou je zníženie pomeru otáčok, zvýšenie krútiaceho momentu a zníženie pomeru rotačnej zotrvačnej sily záťaž/motor za predpokladu zabezpečenia presného prevodu.

Použitie a funkcie

Planetárny reduktor má malé rozmery, nízku hmotnosť, vysokú nosnosť, dlhú životnosť, stabilnú prevádzku a nízku hlučnosť. Má vlastnosti rozdelenia výkonu a záberu viacerých zubov. Je vhodný pre priemyselné odvetvia, ako je zdvíhanie a doprava, stavebné stroje, hutníctvo, baníctvo, petrochemický priemysel, stavebné stroje, ľahké priemyselné textílie, lekárske vybavenie, prístrojové vybavenie, automobily, lode, zbrane a letecký priemysel.

Planétový reduktor je nový typ planétového reduktora so širokou všestrannosťou. Vnútorné ozubené kolesá sú vyrobené z nízkouhlíkovej legovanej ocele, nauhličené, kalené a brúsené alebo nitridované. Celý stroj má vlastnosti malej veľkosti konštrukcie, veľkého výstupného krútiaceho momentu, veľkého pomeru otáčok, vysokej účinnosti, bezpečného a spoľahlivého výkonu.

Analýza výkonnosti

Redukčný pomer: pomer vstupnej rýchlosti k výstupnej rýchlosti.

Počet stupňov: počet súprav planétových kolies. Pretože jedna sada planétových kolies nemôže splniť väčší prevodový pomer, niekedy sú potrebné dve alebo tri sady, aby sa splnila požiadavka používateľa na väčší prevodový pomer. V dôsledku nárastu počtu planétových prevodov sa dĺžka sekundárnych alebo terciárnych redukčných stupňov zvýši a účinnosť sa zníži.

Účinnosť pri plnom zaťažení: vzťahuje sa na účinnosť prenosu reduktora za podmienok maximálneho zaťaženia (výstupný moment zastavenia pri poruche).

Priemerná životnosť: vzťahuje sa na nepretržitý pracovný čas reduktora pri menovitom zaťažení a najvyššej vstupnej rýchlosti.

Menovitý krútiaci moment: štandard pre reduktory. Pod touto hodnotou, keď je výstupná rýchlosť 100 ot./min., je životnosť reduktora priemernou životnosťou. Ak sa táto hodnota prekročí, priemerná životnosť reduktora sa zníži. Keď výstupný krútiaci moment prekročí dvojnásobok tejto hodnoty, reduktor zlyhá.

Spôsob mazania: Nie je potrebné žiadne mazanie. Reduktor je plne utesnený, takže počas celej životnosti nie je potrebné pridávať mazivo.

Hluk: Jednotka je decibel (dB). Táto hodnota sa meria pri vstupnej rýchlosti 3000 ot./min., bez zaťaženia a vo vzdialenosti jeden meter od reduktora.

Spätná vôľa: Keď je výstupný koniec pevný, vstupný koniec sa otáča v smere a proti smeru hodinových ručičiek, takže keď výstupný koniec generuje menovitý krútiaci moment plus -2 percent krútiaceho momentu, na vstupnom konci reduktora je mierny uhlový posun, a toto uhlové posunutie je vratná vôľa. Jednotkou je "cent", čo je jedna šesťdesiatina stupňa. Hodnoty spätnej vôle uvedené v tomto návode sa vzťahujú na výstupný koniec reduktora.

Funkcia planetárneho reduktora

Prenos výkonu motora a krútiaceho momentu;

Rýchlosť prenosu a prispôsobenia výkonu;

Nastavte zotrvačnú zhodu medzi mechanickým zaťažením na strane aplikácie a motorom na strane pohonu;

Kategória A Model

servo planétová prevodovka

mikro planétová prevodovka

Pravouhlý planétový reduktor

PX42 PX57 PX60 PX80 PX86 PX90 PX110 PX130 PXW57 PXW60 PXW80 PXW86

Špecifikácia produktu

Aplikácia produktu

Planétové reduktory môžu byť použité ako podporné komponenty v zdvíhacích, výkopových, dopravných, stavebných a iných priemyselných odvetviach.

Balenie, skladovanie, manipulácia a preprava
