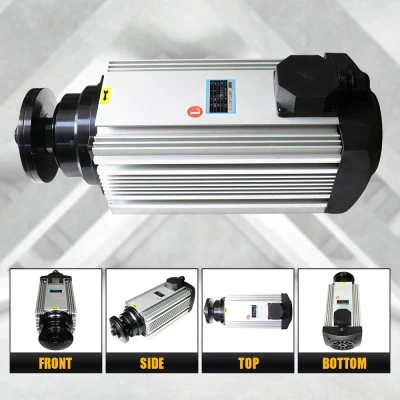

Vreteno pílového kotúča

I.Prehľad produktov

GDF716Z7.5 je vzduchom-chladené mazivo-mazané vysokorýchlostné{4}}vyhradenéVreteno pílového kotúča. Prijatie odvodu tepla chladením vzduchom a mazanie ložiskovým mazivom vyžaduje nízku údržbu. S vysokým výkonom 7,5 kW, menovitými otáčkami 6000 ot./min a frekvenciou 100 Hz podporuje duálne napätie 220 V/380 V, aby vyhovovalo rôznym podmienkam napájania. Celý stroj sa vyznačuje stabilnou odolnosťou a kompaktnou konštrukciou pre jednoduchú integráciu zariadení.

Podporuje otáčanie dopredu a dozadu, využíva T-slotovú montáž a vynikajúce dynamické vyváženie pre jednoduchú inštaláciu a stabilnú prevádzku. Toto vreteno, ktoré je zladené s rezacími mechanizmami pílových kotúčov na spracovanie dreva a profilov, sa musí používať spolu s prispôsobeným frekvenčným meničom.

II.Úvod a funkcie produktu

(1)Pracovný princíp

Thevreteno pílového kotúčaje vreteno motora s premenlivým-vysokofrekvenčným{1}}otáčkovým motorom vyrábaným spoločnosťouLishui City Hengli Automation Technology Co., LTD. Je poháňaný premenlivým-frekvenčným napájaním s výstupom 100 Hz z frekvenčného meniča a premieňa elektrickú energiu na rotačnú mechanickú energiu. Výstupný koniec vretena upína pílové listy a vysoká-otácia vretena motora poháňa pílové listy, aby dokončili rezanie.

Ložiská sú mazané tukom a plášť odvádza teplo chladením vzduchom. Celé vreteno prechádza dynamickou kalibráciou vyváženia s úplnou štruktúrou kľúča, aby sa zaručila stabilná rotácia pri vysokej rýchlosti, a k dispozícii sú režimy rotácie dopredu aj dozadu.

(2) Výhody produktu

1. Vysoký výkon a vysoká tuhosť

Výkon 7,5 kW a konštantné otáčky 6 000 ot./min. poskytujú dostatočný rezný krútiaci moment pre mimoriadne-hladké rezné plochy. Pevné telo odoláva rezným nárazom a potláča vibrácie pre stabilný rezný výkon.

2. Kompatibilita s dvojitým napätím

Dva režimy zapojenia (△220V / Y380V) vyhovujú podmienkam napájania rôznych tovární.

3. Nízke náklady na údržbu

Dizajn vzduchového chladenia eliminuje cirkulačné systémy chladenia vodou; mazanie ložiskovým tukom odstraňuje zložité práce spojené s údržbou vodného okruhu.

4. Jednoduchá inštalácia

T-štrbiny v spodnej časti plášťa spolupracujú s národnými štandardnými T-maticami pre rýchle upevnenie. Dynamické vyváženie pred-dokončené vo výrobe znižuje vibrácie a hluk pri behu.

5. Univerzálne prispôsobenie a nízke podporné náklady

Kompatibilné s bežnými pracovnými podmienkami pri pílení, jednoduché pre montáž nového stroja a renováciu starého zariadenia.

(3) Špecifikácia a výber modelu

Toto vreteno je vhodné na rezanie so stredným a ťažkým{0}}záťažom a musí byť poháňané frekvenčným meničom s príslušným výkonom. Vyberte si trojuholníkové pripojenie pre 220 V na mieste-napájacieho zdroja a hviezdicové pripojenie pre 380 V. Celé vreteno váži 31 kg, takže pri návrhu rámu je potrebné zvážiť nosnosť rámu zariadenia. Je navrhnutý na nepretržitú prevádzku pri 6000 ot./min. a nesmie bežať pri nadmerných otáčkach.

III.Zodpovedajúce diely a aplikácia

(1) Podporné produkty

Funkcia: Vybavené pílovými kotúčmi na rezanie, orezávanie a orezávanie dreva, hliníkových profilov a dosiek, vhodné na renováciu všetkých druhov rezacích obrábacích strojov a novú montáž strojov.

Musí byť riadený frekvenčným meničom zodpovedajúcich špecifikácií. Na upevnenie vretena sa používajú matice národnej normy T-. Je možné namontovať pílové listy so zodpovedajúcimi veľkosťami. Zapojenie môže prijať pripojenie do hviezdy alebo trojuholníka podľa miestneho napájania, pričom napájacie káble sú nakonfigurované podľa potreby. Široko použiteľné na prispôsobené projekty montáže rezacích strojov a renovácie zariadení.

(2) Aplikačné scenáre

1. Používa sa hlavne na spracovanie dreva, spracovanie hliníkových profilov a renováciu doskového zariadenia. Cieľovými zákazníkmi sú výrobcovia kompletných strojov, malé spracovateľské továrne, renovátori zariadení a predajcovia renovácie použitých strojov-.

2. Spracovanie dreva (najväčší podiel aplikácií)

Rezanie a vyrezávanie panelových nábytkových dosiek; rezanie dreva, orezávanie hrán a rezanie čapu pre posuvné stolové píly v európskych a amerických dielňach; Rezanie drevených dverí a okien pod uhlom 45 stupňov. Zámorskí výrobcovia drevených strojov nakupujú vo veľkom na inštaláciu pôvodného zariadenia a veľké množstvo vretien sa používa na výmenu starých strojov.

3. Spracovanie hliníka a-neželezných kovov

Rezanie hliníkových dverných a okenných profilov, rohových kódov, dekoratívnych hliníkových materiálov na steny a tenkých medených plechov. Zákazníci oceňujú krútiaci moment a dynamickú rovnováhu na zníženie otrepov na rezných plochách.

4. Kompozitné a plastové dosky

Rezanie a orezávanie hrán PVC, akrylových a umelých dosiek, ktoré sú široko používané v továrňach na reklamu a stavebný materiál.

5. Renovácia a oprava zariadenia

Modernizácia motora a výmena starých strojov, dodatočná inštalácia funkcie pílenia na zariadenie; dodávatelia údržby a integrácie nakupujú vreteno + frekvenčný menič ako kompletné súpravy.

6.Ne-štandardné špeciálne stroje

Online rezanie na výrobných linkách a rezacích staniciach automatizovaných výrobných liniek.

Neaplikovateľné: Ťažké-rezanie hrubej ocele. Toto vreteno je vhodné len na spracovanie dreva, hliníka a plastov.

IV.Certifikáty a zhoda

V. Balenie a logistika

Štandardné exportné drevené puzdro s penou odolnou voči nárazom vo vnútri na ochranuVreteno pílového kotúča. Na obsluhu zahraničných zákazníkov je k dispozícii viacero logistických kanálov pre námornú, leteckú a expresnú dopravu.

VI. Kontaktujte nás

Výrobca: Lishui City Hengli Automation Technology Co.,LTD

Vitajte globálnych distribútorov strojov, továrne na vybavenie a vlastníkov spracovateľských závodov, aby ste sa pýtali, odoberali vzorky a zadávali hromadné objednávky pre našeVreteno pílového kotúčaa podpora frekvenčných meničov.

E-mail: admin@hengli-hltnc.com

Whatsapp: +86 13884328311

WeChat: 18767839274
